V230Y第二代自力式壓力調節閥改進
2022-02-21 09:44:16
52

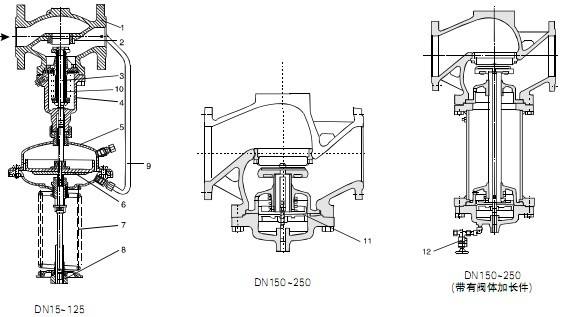

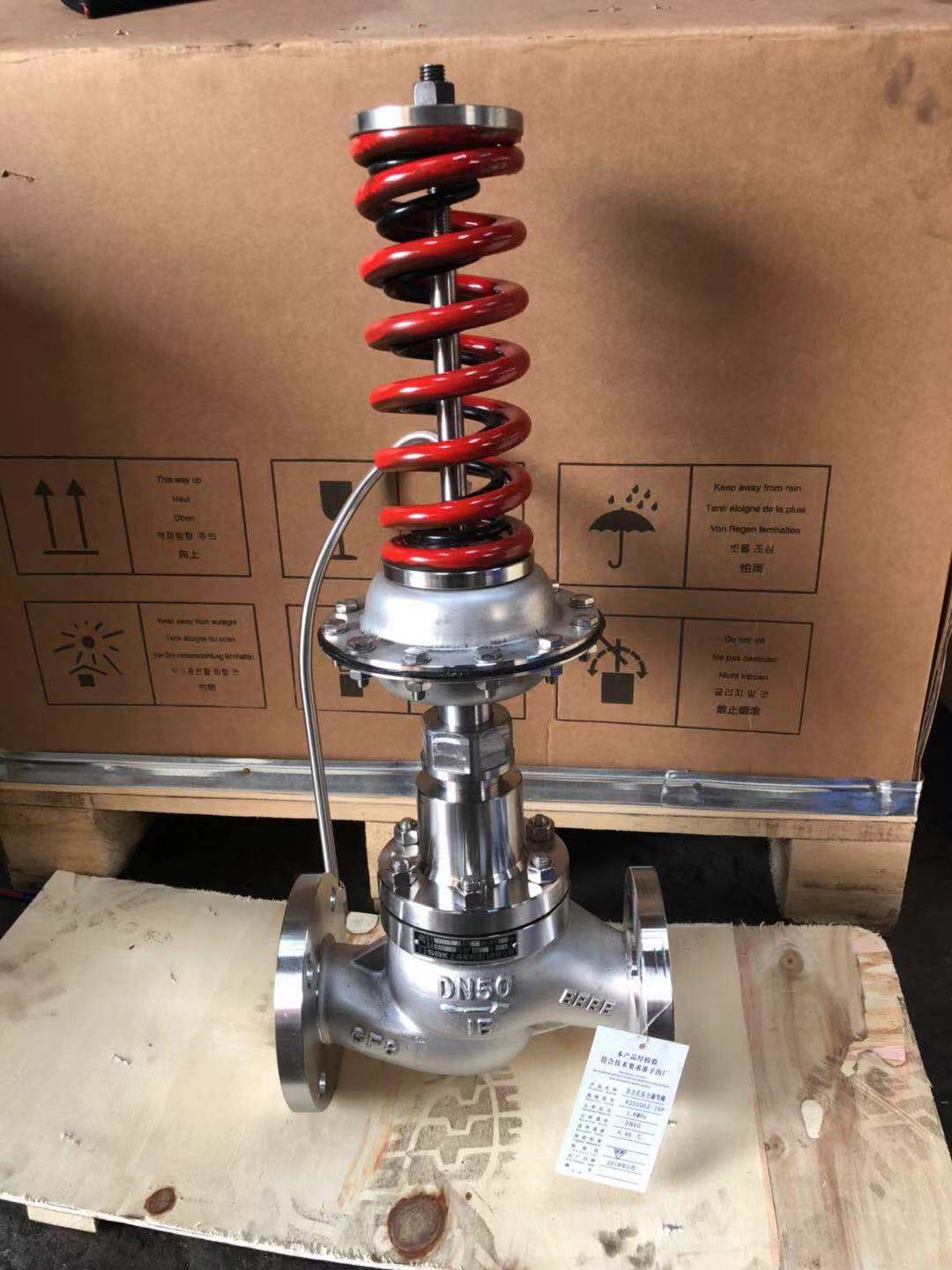

不需要任何能源,僅利用被調對象自身的壓力變化直接振動執行機構,即可達到調節和穩定壓力的新型自力式壓力調節閥的結構組成、工作原理,特點和主要技術參數。具體涉及一種自力式壓力調節閥，包括彈簧驅動裝置、閥體、閥蓋、閥桿、閥芯、閥座；所述彈簧驅動裝置與閥桿相連接；所述閥桿與閥芯相連接；所述閥體與閥蓋相連接；所述閥芯位于閥體內；所述閥芯與閥體之間設置有套筒。本實用新型可以有效地使閥后壓力較穩定，變化范圍較小，閥芯與閥座的相對位置較穩定，介質的流量較穩定，拓寬了自力式壓力調節閥的使用范圍。,
,V230Y第二代自力式壓力調節閥改進產品特點（1）自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制。,
,V230Y第二代自力式壓力調節閥改進 安裝使用注意事項,1、氣動隔膜閥應垂直安裝于管道上， 體積重量較大的以及使用在振動場合時應加支承和夾固。2、氣動隔膜閥一般應設有旁通管路， 以便在隔膜發生故障或維修時能轉換成旁路操作， 使生產過程正常進行， 在一般不重要場合， 裝設手輪機構后可以省略旁通管路， 以進行手動操作， 同時可限制閥門開度， 當手輪機構停止使用時， 應恢復到原空檔位置， 以利于自控系統的正常進行。,3、清洗管道時， 調節應處于大開度， 以便排除管道內污物。,4、如閥體襯有防腐層， 安裝在管道上時，應采用耐腐蝕軟墊， 并注意不使閥體法蘭密封面受損。
5、對隔膜及襯里應定期檢查， 防止因腐蝕和破裂而損壞其它零件和造成事故.
